Hva er komponentene i belysning?

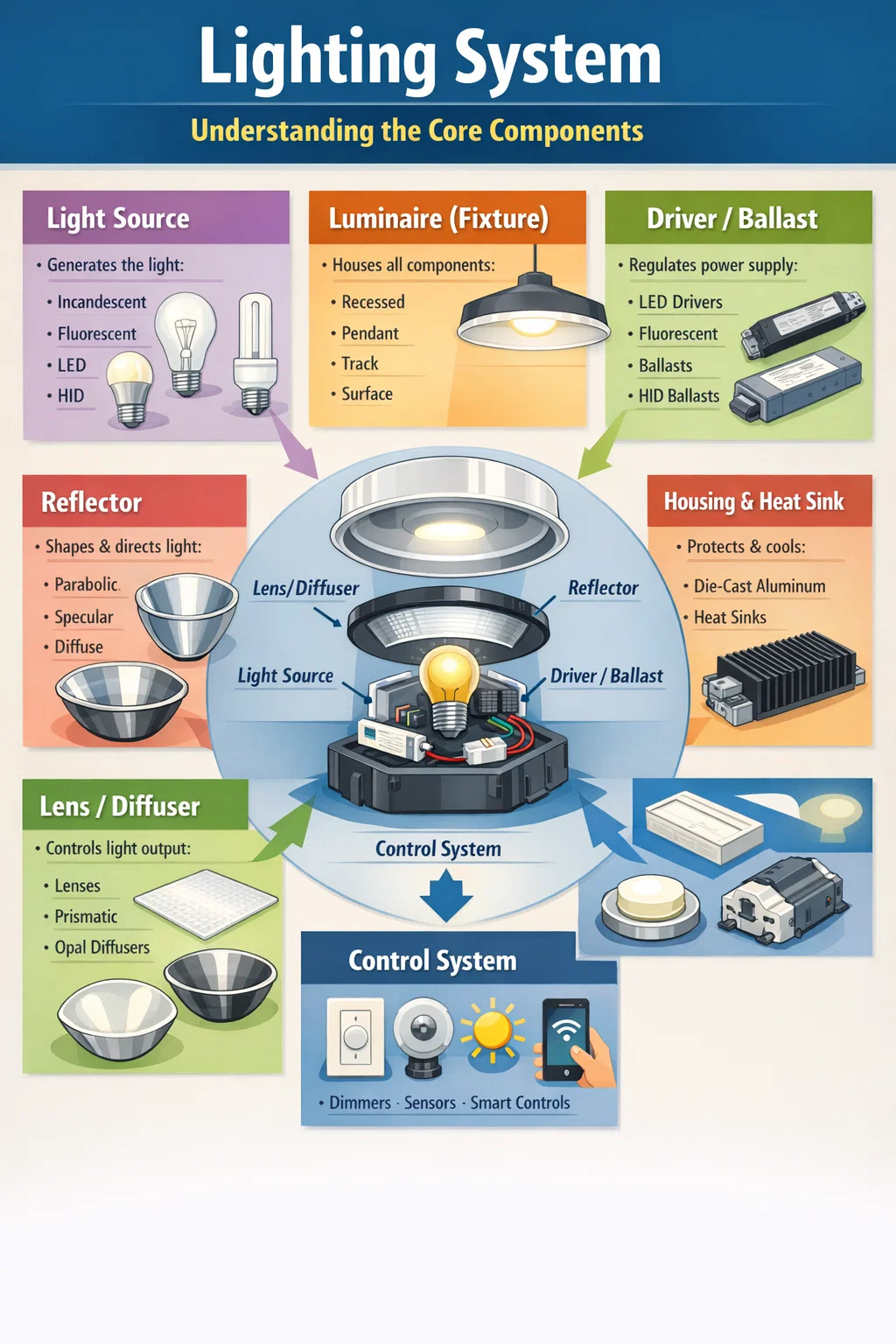

Belysning handler ikke bare om belysning – det er et nøye konstruert system som består av distinkte, gjensidig avhengige komponenter. Belysningens kjernekomponenter inkluderer lyskilde, armatur (armatur), ballast eller driver, reflektor, linse eller diffuser, hus og kontrollsystem. Hver del spiller en spesifikk rolle i å bestemme hvordan lys produseres, formes, distribueres og administreres. Enten du designer en hjemmebelysningsplan, setter opp et kommersielt område eller feilsøker en eksisterende installasjon, gir forståelsen av disse delene deg en avgjørende fordel.

Lyskilden: Hvor det hele begynner

Lyskilden er den komponenten som faktisk genererer lys. Det er den mest gjenkjennelige delen av ethvert belysningssystem, og teknologien bak har endret seg dramatisk i løpet av de siste tiårene.

Glødepærer

Den tradisjonelle glødelampen fungerer ved å føre elektrisk strøm gjennom en wolframglødetråd til den lyser. Disse pærene har en fargegjengivelsesindeks (CRI) på 100, noe som betyr at farger under glødelys vises nøyaktig som de gjør i naturlig sollys. Imidlertid glødepærer omdanner bare rundt 10 % av energien til synlig lys , med de resterende 90% tapt som varme. De fases i stor grad ut til fordel for mer effektive teknologier.

Fluorescerende lamper

Fluorescerende lamper opererer av spennende kvikksølvdamp, som produserer ultrafiolett lys som deretter aktiverer et fosforbelegg for å avgi synlig lys. De er betydelig mer effektive enn glødelamper - et 32W T8 lysrør produserer omtrent samme lyseffekt som en 75W glødepære. Vanlige bruksområder inkluderer kontorer, skoler og kommersielle områder. Kompakte fluorescerende lamper (CFL) brakte denne teknologien inn i boligmiljøer.

LED-kilder (Light Emitting Diode).

LED-teknologi er nå den dominerende lyskilden på tvers av praktisk talt alle applikasjoner. LED kan oppnå lyseffekter som overstiger 200 lumen per watt , sammenlignet med ca. 15 lm/W for glødepærer. De har en driftslevetid på 25 000 til 100 000 timer, inneholder ikke kvikksølv og er tilgjengelig i et bredt spekter av fargetemperaturer fra varme 2700K til 6500K dagslys. En standard LED-pære som erstatter en 60W glødelampe bruker vanligvis bare 8–10 watt.

Kilder med høy intensitetsutladning (HID).

HID-lamper inkluderer metallhalogen, høytrykksnatrium (HPS) og kvikksølvdamplamper. Disse brukes primært i utendørs og industrielle miljøer hvor det er behov for høy lyseffekt over store områder. En 400W metallhalogenlampe, for eksempel, kan produsere rundt 36 000 lumen. HID-kilder krever en oppvarmingsperiode på flere minutter før de når full lysstyrke.

The Armature: Housing All the Belysningsdeler Sammen

Armaturen – ofte kalt en lysarmatur – er den komplette enheten som huser og støtter lyskilden sammen med alle tilhørende komponenter. Utformingen av en armatur påvirker direkte både den estetiske og funksjonelle ytelsen til en belysningsinstallasjon.

Armaturer er klassifisert etter monteringstype, lysfordelingsmønster og tiltenkt miljø. Vanlige monteringstyper inkluderer:

• Innfelt armatur – installert i tak eller vegger for et flatt, lavt profilutseende
• Utenpåliggende armaturer — festet direkte til en overflate uten å fordype seg
• Hengende armaturer - hengt fra taket via en snor, stang eller kjede
• Sporbelysningsarmaturer - montert på et elektrifisert spor, noe som muliggjør reposisjonering
• Armaturer på stang eller stolpetopp — brukes utendørs til områdebelysning

Armaturhuset gir også mekanisk beskyttelse for lampen og elektriske komponenter, og i utendørs eller industrielle miljøer bestemmer IP (Ingress Protection)-klassifiseringer hvor godt armaturet motstår støv og fuktighet. For eksempel er en IP65-klassifisert armatur helt støvtett og beskyttet mot vannstråler, noe som gjør den egnet for utendørs bruk.

Ballaster og drivere: Strømstyringskomponentene

Ikke alle lyskilder kan kobles direkte til en standard strømforsyning. Mange krever en enhet som regulerer den elektriske strømmen som flyter til lampen. Disse enhetene er forkoblingen (for lysrør og HID-lamper) og driveren (for lysdioder).

Forkoblinger for lysrør og HID-lamper

En ballast begrenser og regulerer strømmen i fluorescerende og HID-kretser. Uten den ville disse lampene trekke økende strøm til de svikter. Magnetiske ballaster var standarden i flere tiår, men elektroniske ballaster har i stor grad erstattet dem på grunn av deres høyere effektivitet, reduserte flimmer og stillegående drift. Elektroniske forkoblinger for T8-lysrør fungerer vanligvis ved frekvenser på 20 000 Hz eller høyere, og eliminerer fullstendig 100/120 Hz-flimmer forbundet med magnetiske typer.

LED-drivere

En LED-driver konverterer AC-nettspenning til DC-spenning og strøm som LED-er krever. LED er svært følsomme for strømsvingninger — selv en liten overstrøm kan redusere levetiden betydelig eller forårsake umiddelbar feil. Konstantstrømdrivere er den vanligste typen, og leverer en fast strøm (vanligvis 350mA, 700mA eller 1050mA) uavhengig av spenningsendringer. Konstantspenningsdrivere leverer en fast spenning (vanligvis 12V eller 24V DC) og brukes i applikasjoner som LED-stripebelysning. Dimbare drivere tillater integrasjon med dimmekontrollsystemer, som er en kritisk funksjon for mange moderne installasjoner.

Reflekser: Styring og forming av lyseffekten

En lyskilde alene sender ut lys i alle retninger. Reflekser omdirigerer og konsentrerer lyset mot målområdet, og øker den nyttige lyseffekten dramatisk og forbedrer effektiviteten. Geometrien og overflatefinishen til en reflektor bestemmer fordelingsmønsteret til lyset.

Vanlige reflektorformer inkluderer:

• Parabolske reflektorer — produsere en smal, parallell lysstråle, ideell for spotlights og flomlys
• Elliptiske reflekser — konsentrere lys ved et fokuspunkt, brukt i teater- og visningsbelysning
• Spekulære (speil-finish) reflektorer — produsere skarpe, definerte stråler med høy effektivitet, men potensielt gjenskinn
• Matte eller diffuse reflektorer — spre lyset bredere, og redusere harde skygger

Reflektormaterialer inkluderer polert aluminium (reflektivitet på 85–95 %), sølvbelagt aluminium (opptil 98 % reflektivitet) og hvitmalte overflater (omtrent 70–85 % reflektivitet). Materialvalget påvirker både mengden og kvaliteten på reflektert lys.

Linser og diffusorer: Kontrollerer lyskvalitet og distribusjon

Linser og diffusorer er optiske komponenter plassert foran lyskilden for å endre hvordan lyset kommer ut av armaturet. De tjener både praktiske og estetiske formål.

Linser

Linser bryter lys for å endre retning og strålevinkel. Fresnel-linser, som vanligvis finnes i teatralsk lys og filmbelysning, bruker konsentriske ringer for å produsere en myk stråle mens de forblir lette og tynne. Prismatiske linser, ofte brukt i kontorstoler og industrielle armaturer, omdirigerer nedadgående lys til en bredere distribusjon, og forbedrer enhetligheten over et arbeidsområde. Stråleformende linser for LED-moduler tillater presis kontroll av strålevinkler fra så smale som 10° til så brede som 120°.

Diffusorer

Diffusorer sprer lys for å redusere gjenskinn og skape mykere, jevnere belysning. Opal (melkehvit) diffusorer er blant de vanligste og gir et jevnt, blendfritt utseende. Prismatiske diffusorer gir mer lystransmisjon enn opaltyper, samtidig som de reduserer direkte sikt til lyskilden. Mikroprismatiske diffusorer er en raffinert versjon som overfører opptil 92 % lys samtidig som den effektivt skjuler lampen for innsyn. I LED-panellys er diffusorer avgjørende for å maskere de individuelle LED-punktene og skape en jevn, jevn overflate.

Bolig- og varmestyringssystemet

Huset til en lysarmatur beskytter interne komponenter mot fysisk skade og miljøfaktorer. Men spesielt i LED-belysning tjener huset også en kritisk termisk styringsfunksjon. Varme er hovedfienden til LED-ytelse og lang levetid.

LED-krysstemperatur - temperaturen ved selve halvlederen - påvirker direkte lumenutgang og levetid. For hver 10°C økning i overgangstemperaturen over det nominelle maksimum, kan LED-ens levetid reduseres med omtrent 50 %. Effektive termiske styringsstrategier inkluderer:

• Varmeavledere — aluminiumsfinner eller -plater som leder og leder varme bort fra LED-en
• Termiske grensesnittmaterialer (TIM) — termisk ledende pastaer eller puter plassert mellom LED-en og kjøleribben
• Metal-core PCB (MCPCB) — kretskort med et basislag av aluminium eller kobber som sprer varme raskt
• Aktive kjølevifter – brukes i applikasjoner med svært høy effekt der passiv kjøling er utilstrekkelig

Boligmaterialet har også betydning. Pressstøpt aluminium er mye brukt på grunn av sin utmerkede varmeledningsevne (rundt 96–230 W/m·K avhengig av legering), holdbarhet og relativt lave vekt. Polykarbonat og annen plast brukes til applikasjoner med lav effekt der termiske krav er minimale.

Lysstyringssystemer: administrere når og hvordan lys fungerer

Styresystemer er en stadig viktigere komponent i moderne belysning. De styrer når lysene slås av og på, med hvilken intensitet de fungerer, og hvordan de reagerer på miljøforhold eller brukerinndata. Effektiv lysstyring kan redusere energiforbruket med 30 % til 60 % sammenlignet med ukontrollerte systemer.

Dimmere

Dimmere reduserer spenningen eller strømmen som tilføres en lampe for å redusere effekten. For LED-systemer er fasekuttede dimmere (TRIAC-dimmere) og 0–10V analoge dimmere de vanligste typene. Det er viktig å matche dimmertypen med LED-driverspesifikasjonene, siden inkompatible kombinasjoner resulterer i flimmer, begrenset dimmeområde eller lampefeil. Et kvalitets LED-dimmesystem skal kunne dimme jevnt fra 100 % ned til minst 1 % uten synlig flimmer eller støy.

Beleggs- og bevegelsessensorer

Tilstedeværelsessensorer slår automatisk lys på når tilstedeværelse oppdages og slukkes etter en definert periode med inaktivitet. Passive infrarøde (PIR) sensorer oppdager endringer i infrarød stråling fra varme kropper i bevegelse. Ultralydsensorer registrerer bevegelse gjennom lydbølgerefleksjon, noe som gjør dem effektive i rom med hindringer. Sensorer med dobbel teknologi kombinerer begge metodene for større nøyaktighet. I kommersielle kontorer reduserer tilstedeværelsessensorer alene vanligvis lysenergibruken med 25–50 %.

Dagslys høstesystemer

Disse systemene bruker fotosensorer for å måle dagslysnivåer i omgivelsene og automatisk dimme eller slå av elektrisk lys når naturlig lys er tilstrekkelig. I en sørvendt perimetersone til et næringsbygg kan dagslysinnsamling redusere energiforbruket til belysning med 40–70 % i dagslys.

Smarte og nettverksbaserte lyskontroller

Moderne smarte belysningssystemer lar individuelle armaturer eller grupper programmeres, overvåkes og fjernjusteres. Protokoller som DALI (Digital Addressable Lighting Interface), DMX512 (brukes i underholdningsbelysning), Zigbee og Bluetooth Mesh muliggjør sofistikert scenestyring og energirapportering. I store kommersielle installasjoner gir disse systemene detaljerte data om bruksmønstre, noe som muliggjør kontinuerlig optimalisering.

Kabling og elektriske komponenter

Bak hver belysningsinstallasjon er en elektrisk infrastruktur som inkluderer ledninger, koblingsbokser, effektbrytere og transformatorer. Disse er ikke alltid synlige, men deres spesifikasjoner påvirker direkte sikkerhet og ytelse.

Lavspennings LED-systemer, spesielt de som kjører på 12V eller 24V DC, krever riktig transformator eller strømforsyning for å gå ned fra nettspenningen. Trådmåler må være korrekt spesifisert for å håndtere gjeldende belastning uten for stort spenningsfall. For eksempel, i et 24V LED-system som kjører 50 watts belastning på 10 meter, kan bruk av underdimensjonert ledning (f.eks. 0,5 mm²) forårsake et spenningsfall på mer enn 2V, synlig redusere LED-lysstyrken og potensielt forårsake fargeinkonsistens.

Kretsvern i form av sikringer eller effektbrytere hindrer skader ved overbelastning eller kortslutning. Jordfeilbrytere (GFCIer) er påkrevd på våte eller fuktige steder for å forhindre elektrisk støt.

Nøkkelbelysningsdeler sammenlignet: En referanseoversikt

Fargetemperatur og fargegjengivelse: Ytelsesmålinger som definerer lyskvalitet

Selv om det ikke er fysiske komponenter i samme forstand, er fargetemperatur og fargegjengivelsesindeks (CRI) grunnleggende spesifikasjoner knyttet til lyskilden som bestemmer hvordan et rom ser ut og føles under et gitt belysningssystem.

Fargetemperatur (CCT)

Målt i Kelvin (K), beskriver fargetemperaturen den tilsynelatende varmen eller kjøligheten til hvitt lys. Varm hvit (2700K–3000K) skaper en koselig, avslappende atmosfære tilpasset soverom og restauranter. Nøytral hvit (3500K–4000K) er vanlig i kontorer og detaljhandel. Kaldt dagslys (5000K–6500K) fremmer årvåkenhet og brukes i oppgaveintensive miljøer som laboratorier eller verksteder. Feil fargetemperatur for en gitt applikasjon kan få rom til å føles uvelkomne eller redusere produktiviteten.

Fargegjengivelsesindeks (CRI)

CRI måler hvor nøyaktig en lyskilde gjengir farger sammenlignet med en referanselyskilde, på en skala fra 0 til 100. En CRI på 80 anses som minimum akseptabel for de fleste kommersielle bruksområder, mens CRI 90 anbefales for detaljhandel, gallerier, medisinske fasiliteter og hvor som helst fargenøyaktighet er kritisk. Lysdioder med høy CRI er tilgjengelige, men vanligvis til en høy pris og noen ganger litt lavere effektivitet enn deres motstykker med lavere CRI.

Hvordan belysningsdeler fungerer sammen i et komplett system

Det er verdifullt å forstå individuelle komponenter, men den virkelige ytelsen til en lysinstallasjon avhenger av hvor godt disse delene fungerer sammen. En LED-brikke av høy kvalitet sammen med en dårlig utformet driver vil underprestere. En godt spesifisert reflektor sammen med en feil tilpasset linse kan skape uønskede artefakter. Og selv den beste armaturen gir dårlige resultater hvis kontrollsystemet er inkompatibelt eller den termiske styringen er utilstrekkelig.

Tenk for eksempel på en klesbutikk. Målet er å få plaggene til å se levende og tiltalende ut. Det ideelle systemet kan omfatte:

1. En høy-CRI (CRI 95) LED-kilde på 3000K for å gjengi stofffarger nøyaktig med en varm, innbydende tone
2. En reflektor med en strålevinkel på 25–35° for å konsentrere lyset på vareskjermer uten å søle på vegger
3. En konstantstrøm LED-driver med 0–10V dimmefunksjon for å tillate humørjusteringer gjennom dagen
4. En skinnearmatur montert på et takgitter for fleksibilitet ved reposisjonering ettersom varearrangementene endres
5. En sensor for høsting av dagslys nær butikkvinduer for å redusere energiforbruket når naturlig lys er tilstrekkelig

Hver komponent er valgt for å tjene den generelle designhensikten. Å endre en av dem – for eksempel å erstatte en CRI 80-kilde for å spare kostnader – forringer sluttresultatet på en måte som påvirker kundeopplevelsen og potensielt salgsytelse.

Denne systemtenkningen er det som skiller en funksjonell belysningsinstallasjon fra en utmerket. Enten du spesifiserer for et enkeltrom eller en hel bygning, er det å vurdere hver belysningsdel mot kravene til rommet – og bekrefte kompatibilitet mellom komponentene – grunnlaget for god lysdesign.
